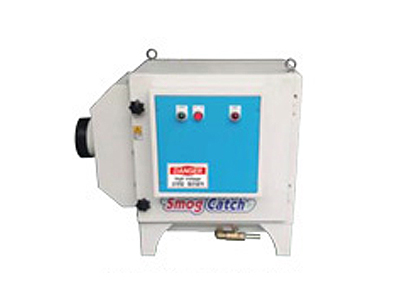

소형 전기집진기
산업현장에서 근로자의 건강까지 책임지는 친환경 산업분야 집진기입니다.
산업/공장기계의 오일미스트 혁명
소형 전기집진기
산업 및 공작기계 오일 절삭유적용(비수용성) / 소형 경량으로 공작기계 상부 설치 가능
- 특징
- 공장에서 작업시 연기/냄새, 미세먼지, 오일미스트가 발생시 집진처리
- 인근주민, 인근공장에서 민원 발생시 YHB가 해결합니다.
- 필터 교환없는 영구적 사용으로 산업폐기물이 없다 (재질:알루미늄)
- 직업병 예방과 생산성 향상
- A/S 접수시 2일 이내 출장서비스 실시
- 기대효과
- 작업자의 건강보호(직업병 예방)
- 공장내 청결상태 유지(안전사고 예방)
- 작업능률 향상(생산성 향상)
- 설치와 이동이 편리함(진동소음 최소화)
- 장점
- 유지관리 비용이 저렴하다(필터 교체가 필요없으며, 셀 세척만으로 정상 작동)
- 포집효율이 높다.(특히 인체에 해로운 pm2.5이하 미세먼지까지 포집)
- 비수용성으로 사용(특히 오일미스트 포집 성능이 높다)
- 소비전력이 적다.(풍압 손실이 없으므로, 전력비가 획기적으로 절감)
- 저진동, 저소음(가공정밀도 향상)
- 오일미스트와 흄을 동시에 포집 가능하다.
- 옵션사항
- 전기집진기 필터 에어 세척타입
- RAIL TYPE (필터분리 간편장치)
- 필터는 반영구 세척사용
- 좁은공간 설치용이
- 연기냄새 제거(연기 95%이상)

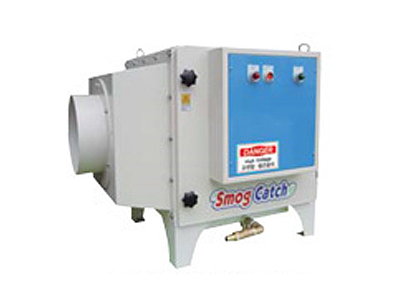

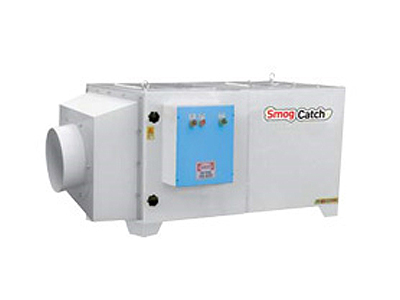

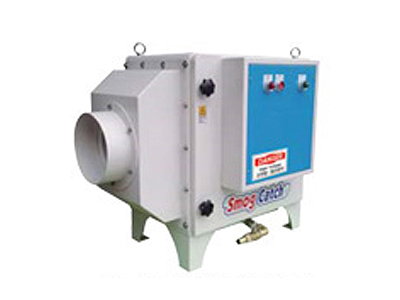

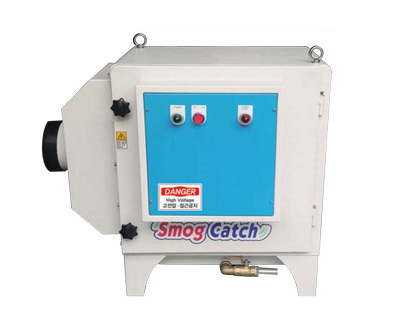

YEC10 / YEC-10P
YEC-20 / YEC-20P
YEC-30 / YEC-30P
YEC-40 / YEC-40P
Dimensions
표를 좌,우로 드래그 해주세요.
| MODEL | 전원(Power) | 소비전력(W) | 전류(A) | 팬(FAN) | 회전수(RPM) | 풍량(㎥/min) | 정압(mmAq) | 소음(dB±2) | 효율(%) | 중량(kg) |
| YEC-10 YEC-10P |
단상 220V 60Hz | 100 | 0.62 | 백워드 휀(Backwardfans) | 2700 | 7 | 30 | 63 | 95 | 25 |
| YEC-20 YEC-20P |
200 | 1.22 | 2650 | 10 | 38 | 70 | 95 | 32 | ||
| YEC-30 YEC-30P |
250 | 1.52 | 2700 | 15 | 40 | 76 | 95 | 40 | ||
| YEC-40 YEC-40P |
450 | 1.85 | 시로코 | 1750 | 25 | 34 | 66 | 95 | 80 |
표를 좌,우로 드래그 해주세요.

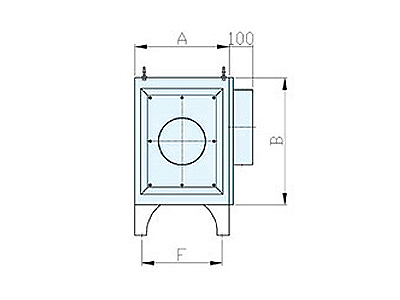

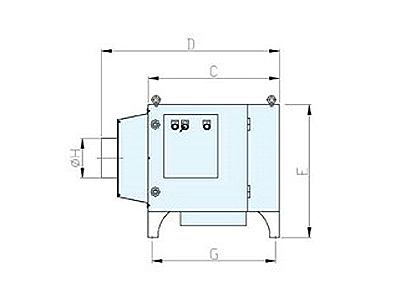

| MODEL | A | B | C | D | E | F | G | ØH |
| YEC-10 YEC-10P |
230 | 430 | 530 | 750 | 550 | 180 | 475 | 125 |
| YEC-20 YEC-20P |
270 | 520 | 550 | 770 | 630 | 220 | 500 | 150 |
| YEC-30 YEC-30P |
330 | 520 | 550 | 770 | 630 | 270 | 500 | 200 |
| YEC-40 YEC-40P |
500 | 540 | 960 | 1160 | 640 | 440 | 920 | 200 |
하나의 바디, 두 개의 기능
전기집진기를 새롭게 발명하다
국내 최초, YHB가 세상에 없던 자동 필터세척장치 전기집진기를 개발
- 산업 및 공작기계의 오일미스트 혁명
- 작업현장 오일미스트, 용접 흄, 미세분진, 냄새 등 제거
Filter Cleaning System
국내 최초 자동 필터 세척 장치로써 10분에 1회씩 집진판에 공기를 분사하여
집진판에 포집된 분진을 털어내어 셀의 세척주기를 대폭 연장하여
비용 절감 효과가 있습니다.

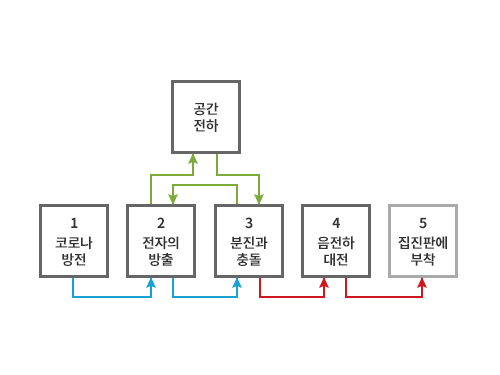

전기집진기 오일미스트처리 공정
오일미스트 흡입 코로나 방전 대전집진판으로 이동 분진포집 탈진회수

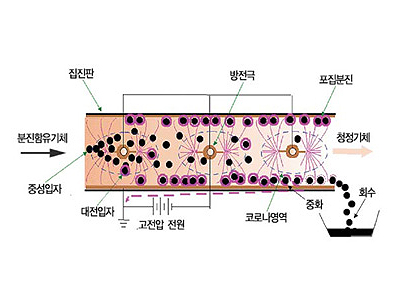

전기집진기의 원리
전기 집진기는 전리부(lonizing)와 집진부(Collector eletrode) 그리고 After filter로 구성됩니다. 전리부에 방전극(Discharge Electrode)에 맥류파 고전압을 인가하면 전압은 포화 영역을 지나 방전 개시전압(Staring Voltage)에 이르러 전류가 상승하며 방전이 일어나게 됩니다.
이러한 방전을 Corona 방전이라 하며 방전극 주위에 형성된 강한 전계는 가스 내에 존재하는 자유전자의 방출을 가속화합니다. 가속된 전자는 빠른 속도로 이동하여 다른 분자와 충돌 후 또는 다른 전자와 양이온을 생성시킵니다.
이런 연쇄적인 현상으로 많은 양의 양이온과 전자가 생성되며 이러한 현상을 Avalanche증배 과정이라 합니다. 여기다가 전기적으로 하전된 오염물질을 전기적인 힘, 또는 이온 유동의 힘에 의해 집진극에 유도되어 포집 되어지며, 필터로 걸러지지 않는 작은 먼지까지 걸러집니다.
이러한 방전을 Corona 방전이라 하며 방전극 주위에 형성된 강한 전계는 가스 내에 존재하는 자유전자의 방출을 가속화합니다. 가속된 전자는 빠른 속도로 이동하여 다른 분자와 충돌 후 또는 다른 전자와 양이온을 생성시킵니다.
이런 연쇄적인 현상으로 많은 양의 양이온과 전자가 생성되며 이러한 현상을 Avalanche증배 과정이라 합니다. 여기다가 전기적으로 하전된 오염물질을 전기적인 힘, 또는 이온 유동의 힘에 의해 집진극에 유도되어 포집 되어지며, 필터로 걸러지지 않는 작은 먼지까지 걸러집니다.
