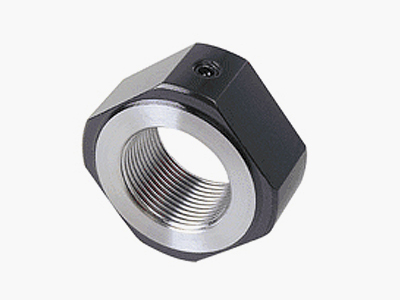

YN TYPE
작업자의 편의성과 제품의 내구성을 갖춘 명품 생산으로 환경친화적 제품을 생산
YN TYPE
Features
- Material
- DIN C45, JIS S45C, KS SM45C
- Hardness
- HRC 20~25
- Nut Grade
- Precision class
- Squarness of Nut Face
- ⊥0.002~0.007
- YN is suitable designed for the low-load bearing supporter that it easy to be mounted and dismounted.

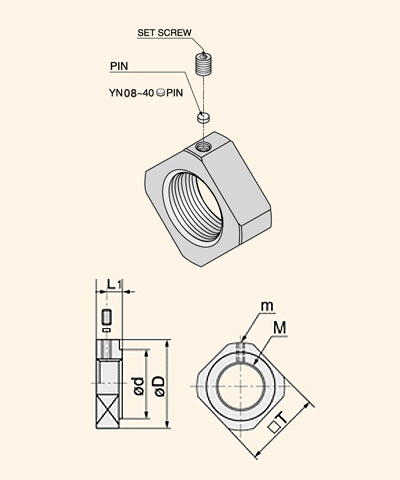

Dimensions(mm)
표를 좌,우로 드래그 해주세요.
| PART NO | M | m | D | d |
L |
L1 |
T |
| YN 08 | M 8 × 1 | M3 × 0.5 | 17 | 13 | 6.5 | 4 | 14 |
| YN 10 | M 10 × 1 | M4 × 0.7 | 20 | 15 | 9 | 4.5 | 16 |
| YN 12 | M 12 × 1 | M4 × 0.7 | 22 | 17 | 9 | 4.5 | 19 |
| YN 15 | M 15 × 1 | M4 × 0.7 | 25 | 21 | 8 | 4 | 22 |
| YN 17 | M 17 × 1 | M4 × 0.7 | 30 | 25 | 13 | 6.5 | 26 |
| YN 20 | M 20 × 1 | M4 × 0.7 | 35 | 26 | 11 | 5.5 | 30 |
| YN 25 | M 25 × 1.5 | M5 × 0.8 | 43 | 33 | 15 | 7.5 | 35 |
| YN 30 | M 30 × 1.5 | M6 × 1.0 | 48 | 39 | 20 | 10 | 40 |
| YN 35 | M 35 × 1.5 | M8 × 1.25 | 60 | 46 | 21 |
10.5 |
50 |
| YN 40 | M 40 × 1.5 | M8 × 1.25 | 63 | 51 | 25 | 12.5 | 52 |
