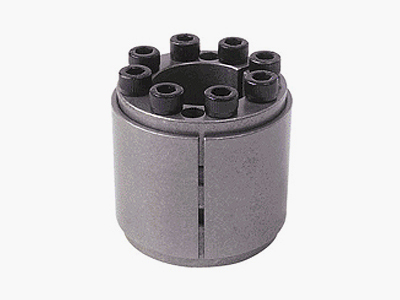

SWLE 200C TYPE

작업자의 편의성과 제품의 내구성을 갖춘 명품 생산으로 환경친화적 제품을 생산

SWLE 200C TYPE

Advantages
SWLE200-C can be used in connecting the shaft and boss when it requires a ultra high transmissible torque.
No axial movement during assembly.
Required shaft : Ø25~Ø100mm
Usage
Large scale pulley
Driver of each press
Features
Material
DIN C45, JIS S45C, KS SM45C
Hardness
HRC 20~25
Surface treatment
Barrel grinding.

도면파일 다운로드

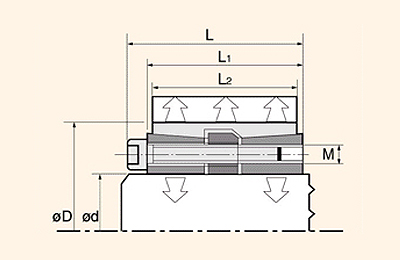

Dimensions(mm)
표를 좌,우로 드래그 해주세요.
SWEL200C
d X D
 Dimension Torque Nm Axial Thrust KN Screws Nm Surface Troque Nmm
M L1 L2 L Nm KN Nm N/mm2
25×50 M6 46 40 52 900 70 17 90
30×55 M6 46 40 52 1100 70 17 90
35×60 M6 46 40 52 1600 90 17 110
40×65 M6 46 40 52 2400 120 17 110
45×75 M8 46 40 54 3300 150 41 140
50×80 M8 66 56 74 4250 160 41 100
60×90 M8 66 56 74 6100 200 41 120
70×110 M10 80 70 90 10800 320 83 130
80×120 M10 80 70 90 14500 360 83 130
90×130 M10 80 70 90 18100 390 83 130
100×145 M12 102 91 114 26500 520 145 120
